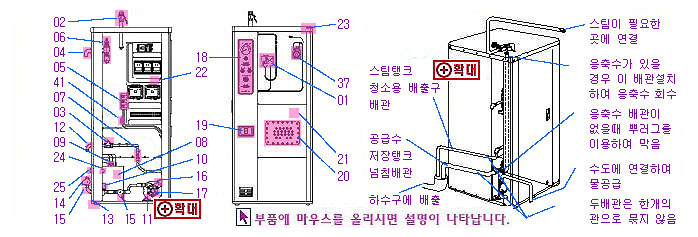

부품번호 부품번호 설치방법
- 05 전원공급단자대 전류용량에 맞는 굵기의 전선을 단단히 조여서 연결한다
- 13 접지단자 전원전선과 같은 굵기의 접지선을 필히 연결한다
- 14 물 급수구 수압 0.1㎏/㎠(수두 1M)이상의 水源에 연결한다.
물배관내부의 불순물을 충분히 세척하고최종적으로 연결한다
가급적 지하수의 사용을 피한다.
동파를 방지하기 위해 배관을 보온한다.
- 24 응축수회수구 스팀응축수를 회수하여 재 사용한다.
응축수가 없는 경우에는 푸러그를 사용하여 막는다.
- 25 물탱크 증기 배출구 응축수가 있을 때 1"스텐레스 주름관을 이용하여 옥외로 배출한다.
응축수가 없는 경우 하수구로 배출시킨다.
- 12 스팀탱크 청소구 배관을 하수구로 연결하여 스팀탱크 내부청소작업을 용이하게 한다.
- 02 스팀출구 스팀이 필요한 곳까지 배관으로 연결한다.
배관파이프는 아연도금관을 사용하지 않으며 유리솜 카바를 이용하여 보온한다.
(아연도금관 내부의 도금막이 파괴되어 스팀의 이동을 막는다.)
- 41 조작전원 부레커 380V나 440V를 쓸 경우 삼상 4선식으로 공급하거나 단상 220V를 별도의 전원에서 연결


응축수를 회수하여 재사용하면 에너지를 절약하고 깨끗한 물을 재사용하므로 물값 절약과 스케일 형성을 획기적으로 줄일 수 있습니다.
물탱크 증기 배출구에 스텐레스 주름관을 연결하는 경우 물이 고이지 않도록 경사를 주며 동절기에 얼어서 막히지 않게 해야 합니다..


펌프 공기배출구 급수펌프 펌프 동파방지 물배출구 물탱크 수위감지센서 역류방지 체크밸브 물탱크 급수용 전자변 전기부속 판넬 스팀탱크 수위센서 과열차단기 압력조절 스위치 스팀 발생탱크(내부) 히타판 전원 부레커 스위치 보일러 조작 판넬 접지단자 물 급수구 휠타 스트레너 예비 물탱크 급수 펌프 스팀탱크 청소용 밸브 스팀응축수 회수구 물탱크 증기 바출구 스팀탱크 청소부 전원공급 단자대 안전변 스팀출구 안전변 스팀 배출구 확대 이미지 보기 확대 이미지 보기 휠타 스트레너 조작전원 부레커
