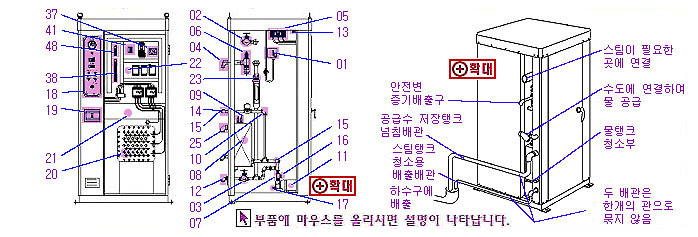

부품번호 부품번호 설치방법
- 05 전원공급단자대 전류용량에 맞는 굵기의 전선을 단단히 조여서 연결한다
- 13 접지단자 전원전선과 같은 굵기의 접지선을 필히 연결한다
- 14 물 급수구 수압 0.1㎏/㎠(수두 1M)이상의 水源에 연결한다.
물배관내부의 불순물을 충분히 세척한 후 연결한다
가급적 지하수의 사용을 피한다.
동파를 방지하기 위해 배관을 보온한다.
- 24 응축수회수구 스팀응축수를 회수하여 재 사용한다.
응축수가 없는 경우에는 프러그를 사용하여 막는다.
- 25 물탱크 증기 배출구 1" 금속관 또는 스텐레스 주름관을 이용하여 옥외로 배출한다.
넘침구(Overflow)이므로 막지않아야 하며 물넘침에도 대비한다.
- 12 스팀탱크 청소구 배관을 하수구로 연결하여 스팀탱크 내부청소작업을 용이하게 한다.
- 02 스팀출구 스팀이 필요한 곳까지 배관으로 연결한다.
배관파이프는 아연도금관을 사용하지 않으며 유리솜 카바를 이용하여 보온한다.
- 41 조작전원 부레커 380V나 440V를 쓸 경우 단상 220V를 별도의 전원에서 연결


응축수를 회수하여 재사용하면 에너지절약과 물값을 절약하고 보일러 내부의 스케일 형성을 획기적으로 줄일 수 있다.
물탱크 증기 배출구에 배출배관을 연결하는 경우 물이 고이지 않도록 경사를 주어 고인물이 얼어 관이 막히지 않도록 해야 한다.


펌프 공기배출구 급수펌프 펌프 동파방지 물배출구 확대 이미지 보기 히타 판 스팀발생탱크(내부) 전원 부레이커스위치 단자대 경보용 단자대 보일러 조작판넬 조작전원 부레커 과열 차단기 전기부속 판넬 물탱크 수위감지센서 물 급수구/휠타 스트레너 물탱크 증기 배출구 예비 물탱크 스팀탱크 청소부 스팀탱크 청소용 밸브 압력조절 스위치 안전변 접지단자 휠타 스트레너 급수펌프 펌프동파방지 물 배출구 펌프 공기배출구 역류방지 체크밸브 물탱크 급수용전자변 전원공급 단자대 안전변 스팀 배출구 스팀배출 밸브 스팀탱크 수위센서
